M-sarjan kuljetinketjut – DIN 8167 / ISO 1977
Euroket Oy toimittaa tšekkiläisen Řetězy Vamberkin valmistamia M-sarjan kuljetinketjuja teollisuuden kuljetinratkaisuihin. Ketjut ovat saatavilla standardien DIN 8167 ja ISO 1977 mukaisina eri koko- ja jakovaihtoehtoina.
Ketjukuljettimen käyttövarmuuden kannalta on tärkeää valita käyttökohteeseen sopiva kuljetinketju. Ketjun valinnassa on huomioitava muun muassa kuormitus, ketjun mitat, käyttöolosuhteet sekä ketjuun mahdollisesti kiinnitettävien kuljetinkolien rakenne.
M-sarjan kuljetinketjuja on saatavilla ilman rullia sekä erilaisilla rullavaihtoehdoilla. Oikean ketjurakenteen valinnassa autamme mielellämme.
M-sarjan kuljetinketjujen mitat ja tekniset tiedot
Alla olevassa mittataulukossa on esitetty Řetězy Vamberkin M-sarjan kuljetinketjut M20–M900 sekä niiden keskeiset mitat ja tekniset tiedot standardien DIN 8167 ja ISO 1977 mukaisesti.
Valmistajan mittapiirustuksessa on esitetty ketjutyyppi B ilman rullia. Taulukossa käytetyt mittatunnukset viittaavat valmistajan piirustukseen.
Rullavaihtoehdot standardin DIN 8169 mukaan:
- B: Ketju ilman rullia
- S: Pieni rulla
- P: Suuri rulla
- F: Laipallinen rulla
Kysy lisää!
Jussi Mattelmäki 0500 724 311
Tuomas Pulkkinen 0440 724 311
Esa Norkko 0443 724 311
Lataa tästä kuljetinketjut M-sarja PDF-muodossa, Euroket-Oy-Kuljetinketjut-DIN8167-ISO1977


Euroket Oy – Retezy-Vamberk M-sarjan kuljetinketjulettelo

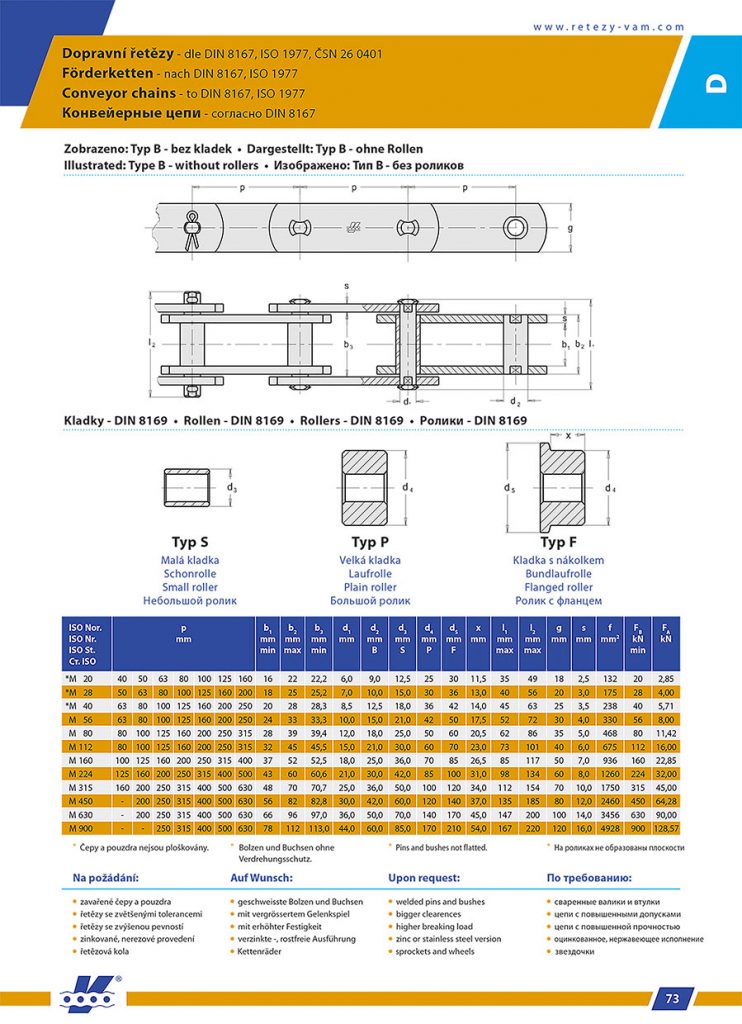

Řetězy Vamberkin M-sarjan kuljetinketjujen mitat ja tekniset tiedot. Ketjut on esitetty standardien DIN 8167 ja ISO 1977 mukaisesti. Valmistajan piirustuksessa on esitetty tyyppi B ilman rullia.
Ketjukuljettimen käyttövarmuuden perustana on kestävä ja käyttötarkoitukseen sopiva kuljetinketju. Kuljetinratkaisuja suunniteltaessa kannattaa kiinnittää erityistä huomiota oikean ketjun valintaan sekä ketjuun mahdollisesti kiinnitettävien kuljetinkolien rakenteeseen.

Rullavaihtoehdot standardin DIN 8169 mukaan: S = pieni rulla, P = suuri rulla ja F = laipallinen rulla. Taulukon mittojen kirjaimet viittaavat valmistajan mittapiirustukseen.
| Ketjutyyppi | Saatavilla olevat jaot p (mm) | b₁ min (mm) | b₂ max (mm) | b₃ min (mm) | d₁ (mm) | d₂ B (mm) | d₃ S (mm) | d₄ P (mm) | d₅ F (mm) | x (mm) | l₁ max (mm) | l₂ max (mm) | g (mm) | s (mm) | f (mm²) | Fᵦ min (kN) | Fₐ (kN) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| M20 | 40 50 63 80 100 125 160 | 16 | 22 | 22,2 | 6,0 | 9,0 | 12,5 | 25 | 30 | 11,5 | 35 | 49 | 18 | 2,5 | 132 | 20 | 2,85 |
| M28 | 50 63 80 100 125 160 200 | 18 | 25 | 25,2 | 7,0 | 10,0 | 15,0 | 30 | 36 | 13,0 | 40 | 56 | 20 | 3,0 | 175 | 28 | 4,00 |
| M40 | 63 80 100 125 160 200 250 | 20 | 28 | 28,3 | 8,5 | 12,5 | 18,0 | 36 | 42 | 14,0 | 45 | 63 | 25 | 3,5 | 238 | 40 | 5,71 |
| M56 | 63 80 100 125 160 200 250 | 24 | 33 | 33,3 | 10,0 | 15,0 | 21,0 | 42 | 50 | 17,5 | 52 | 72 | 30 | 4,0 | 330 | 56 | 8,00 |
| M80 | 80 100 125 160 200 250 315 | 28 | 39 | 39,4 | 12,0 | 18,0 | 25,0 | 50 | 60 | 20,5 | 62 | 86 | 35 | 5,0 | 468 | 80 | 11,42 |
| M112 | 80 100 125 160 200 250 315 | 32 | 45 | 45,5 | 15,0 | 21,0 | 30,0 | 60 | 70 | 23,0 | 73 | 101 | 40 | 6,0 | 675 | 112 | 16,00 |
| M160 | 100 125 160 200 250 315 400 | 37 | 52 | 52,5 | 18,0 | 25,0 | 36,0 | 70 | 85 | 26,5 | 85 | 117 | 50 | 7,0 | 936 | 160 | 22,85 |
| M224 | 125 160 200 250 315 400 500 | 43 | 60 | 60,6 | 21,0 | 30,0 | 42,0 | 85 | 100 | 31,0 | 98 | 134 | 60 | 8,0 | 1260 | 224 | 32,00 |
| M315 | 160 200 250 315 400 500 630 | 48 | 70 | 70,7 | 25,0 | 36,0 | 50,0 | 100 | 120 | 34,0 | 112 | 154 | 70 | 10,0 | 1750 | 315 | 45,00 |
| M450 | – 200 250 315 400 500 630 | 56 | 82 | 82,8 | 30,0 | 42,0 | 60,0 | 120 | 140 | 37,0 | 135 | 185 | 80 | 12,0 | 2460 | 450 | 64,28 |
| M630 | – 200 250 315 400 500 630 | 66 | 96 | 97,0 | 36,0 | 50,0 | 70,0 | 140 | 170 | 45,0 | 147 | 200 | 100 | 14,0 | 3456 | 630 | 90,00 |
| M900 | – – 250 315 400 500 630 | 78 | 112 | 113,0 | 44,0 | 60,0 | 85,0 | 170 | 210 | 54,0 | 167 | 220 | 120 | 16,0 | 4928 | 900 | 128,57 |
Tilauksesta saatavat vaihtoehdot
- Hitsatut tapit ja holkit
- Suuremmat nivelvälykset
- Suurempi murtolujuus
- Sinkitty tai ruostumattomasta teräksestä valmistettu versio
- Ketjupyörät
Tarkista tekniset mitat, ketjurakenne ja saatavuus alkuperäisestä valmistajan luettelosta ennen tilausta.
Tarvitsetko apua sopivan kuljetinketjun valinnassa tai mitoituksessa?
Autamme mielellämme sekä standardiketjujen että erikoiskuljetinketjujen valinnassa. Voit lähettää meille myös nykyisen ketjun mitat, valokuvan tai piirustuksen, joiden perusteella selvitämme sopivan vaihtoehdon.
Kuljetinketjut M-sarja, kuljetinketjut Euroket, ISO R1977, DIN8167, ISO 1977, kuljetinketju ilman rullia, ryntörullin, kulkurulla, laipallinen kulkurulla, korotettu sivulevy
