Kulkurullallinen E-tyypin ketju on samanlainen muuten kuin C-tyypin kulkurullallinen ketju, sillä erolla että sivulevyt ovat rullia korkeammalla, joka mahdollistaa sen että kuljetettavan materiaali voi laittaa suoraan ketjun päälle. Retezy Vamberkin kulkurullalliset kuljetinketjut toimitetaan AINA erikseen pyytämättä, hiiletyskarkastuin tapein, holkein ja kulkurullin!
Kuljetinketjut kulkurullilla – E-tyyppi DIN 8167 / ISO 1977
Euroket Oy toimittaa tšekkiläisen Řetězy Vamberkin valmistamia MT-sarjan kuljetinketjuja korotetuilla sivulevyillä. Ketjut soveltuvat kuljetinratkaisuihin, joissa ketjun rakenne ja kulkurullat on mitoitettava kuljettimen käyttötarkoituksen mukaan.
Ketjun valinnassa huomioidaan muun muassa kuormitus, jako, sivulevyjen mitat, kulkurullan koko ja käyttöolosuhteet. Autamme sopivan ketjun ja ketjupyörien valinnassa.
Kysy lisää!
Jussi Mattelmäki 0500 724 311
Tuomas Pulkkinen 0440 724 311
Esa Norkko 0443 724 311

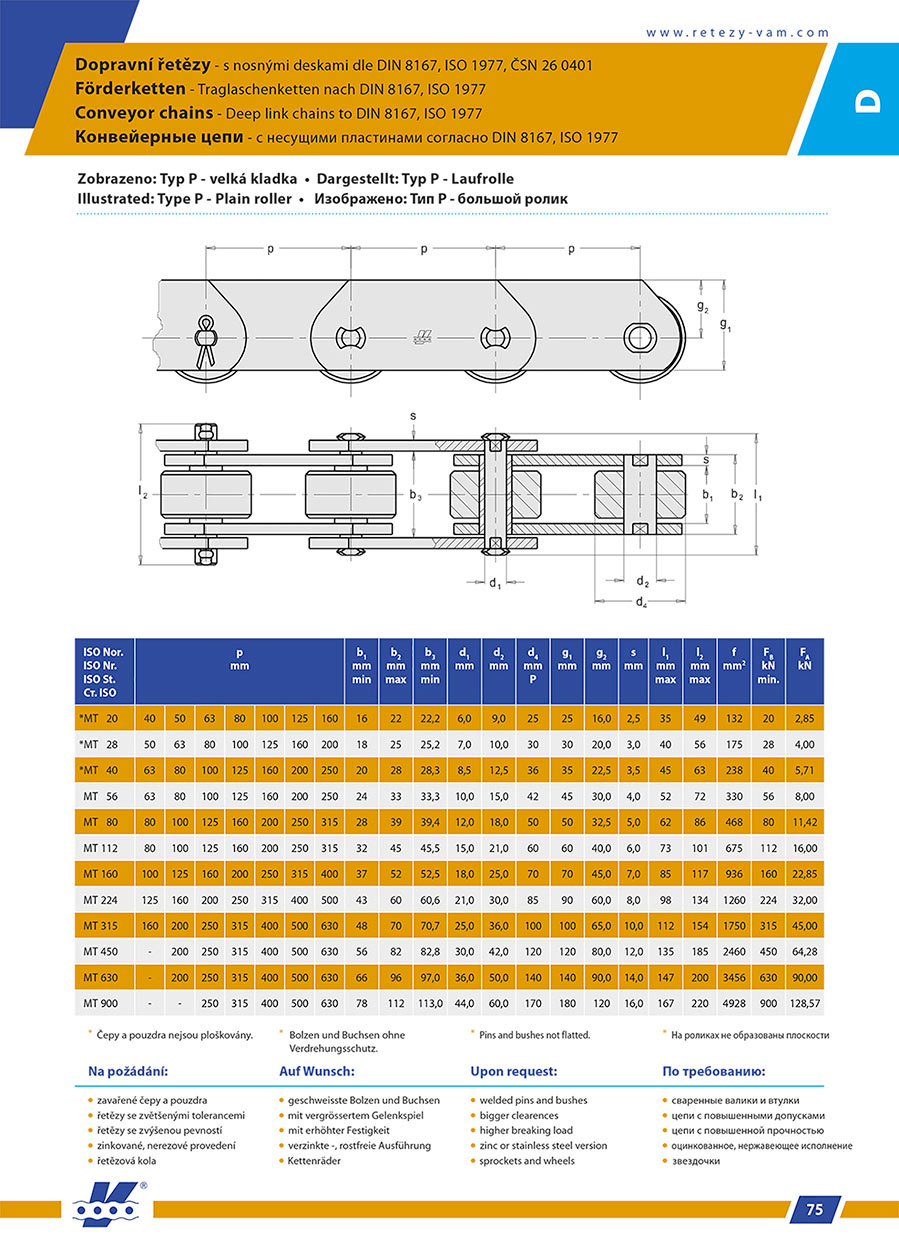

Euroket-Oy-kulkurullallinen-kuljetinketju-DIN8167-ISO1977

MT-sarjan kuljetinketjujen mitat ja tekniset tiedot
Alla on Řetězy Vamberkin MT20–MT900-ketjujen mittataulukko standardien DIN 8167 ja ISO 1977 mukaisesti. Valmistajan mittapiirustuksessa on esitetty tyyppi P, jossa on suuri kulkurulla. Mittatunnukset vastaavat valmistajan piirustusta.

| Ketjutyyppi | Saatavilla olevat jaot p (mm) | b₁ min (mm) | b₂ max (mm) | b₃ min (mm) | d₁ (mm) | d₂ (mm) | d₄ P (mm) | g₁ (mm) | g₂ (mm) | s (mm) | l₁ max (mm) | l₂ max (mm) | f (mm²) | Fᵦ min (kN) | Fₐ (kN) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| *MT20 | 40 50 63 80 100 125 160 | 16 | 22 | 22,2 | 6,0 | 9,0 | 25 | 25 | 16,0 | 2,5 | 35 | 49 | 132 | 20 | 2,85 |
| *MT28 | 50 63 80 100 125 160 200 | 18 | 25 | 25,2 | 7,0 | 10,0 | 30 | 30 | 20,0 | 3,0 | 40 | 56 | 175 | 28 | 4,00 |
| *MT40 | 63 80 100 125 160 200 250 | 20 | 28 | 28,3 | 8,5 | 12,5 | 36 | 35 | 22,5 | 3,5 | 45 | 63 | 238 | 40 | 5,71 |
| MT56 | 63 80 100 125 160 200 250 | 24 | 33 | 33,3 | 10,0 | 15,0 | 42 | 45 | 30,0 | 4,0 | 52 | 72 | 330 | 56 | 8,00 |
| MT80 | 80 100 125 160 200 250 315 | 28 | 39 | 39,4 | 12,0 | 18,0 | 50 | 50 | 32,5 | 5,0 | 62 | 86 | 468 | 80 | 11,42 |
| MT112 | 80 100 125 160 200 250 315 | 32 | 45 | 45,5 | 15,0 | 21,0 | 60 | 60 | 40,0 | 6,0 | 73 | 101 | 675 | 112 | 16,00 |
| MT160 | 100 125 160 200 250 315 400 | 37 | 52 | 52,5 | 18,0 | 25,0 | 70 | 70 | 45,0 | 7,0 | 85 | 117 | 936 | 160 | 22,85 |
| MT224 | 125 160 200 250 315 400 500 | 43 | 60 | 60,6 | 21,0 | 30,0 | 85 | 90 | 60,0 | 8,0 | 98 | 134 | 1260 | 224 | 32,00 |
| MT315 | 160 200 250 315 400 500 630 | 48 | 70 | 70,7 | 25,0 | 36,0 | 100 | 100 | 65,0 | 10,0 | 112 | 154 | 1750 | 315 | 45,00 |
| MT450 | – 200 250 315 400 500 630 | 56 | 82 | 82,8 | 30,0 | 42,0 | 120 | 120 | 80,0 | 12,0 | 135 | 185 | 2460 | 450 | 64,28 |
| MT630 | – 200 250 315 400 500 630 | 66 | 96 | 97,0 | 36,0 | 50,0 | 140 | 140 | 90,0 | 14,0 | 147 | 200 | 3456 | 630 | 90,00 |
| MT900 | – – 250 315 400 500 630 | 78 | 112 | 113,0 | 44,0 | 60,0 | 170 | 180 | 120 | 16,0 | 167 | 220 | 4928 | 900 | 128,57 |
MT-sarjan E-tyypin kuljetinketjut – DIN 8167 / ISO 1977. Mitat millimetreinä, ellei sarakkeessa toisin mainita.
Tilauksesta saatavat vaihtoehdot
- Hitsatut tapit ja holkit
- Suuremmat nivelvälykset
- Suurempi murtolujuus
- Sinkityt tai ruostumattomasta teräksestä valmistetut versiot
- Ketjupyörät
Saatavuus ja toteutus varmistetaan ketjutyypin ja käyttökohteen mukaan.
Kysy lisää!
Jussi Mattelmäki 0500 724 311
Tuomas Pulkkinen 0440 724 311
Esa Norkko 0443 724 311
Kulkurullinen kuljetinketju, E-tyypin kulkurullallinen kuljetinketju korotetuin sivulevyin
