Täyden säteen kuljetinketjut erottaa tavallisista kuljetinketjuista se, että täyden säteen kuljetinketjujen sivulevyjen päät ovat täysin puolipyöreitä (full radius) verrattuna tavallisiin kuljetinketjuihin, jonka sivulevyjen R, ei ole yhtä suuri. Täyden säteen kulljetinketjut mahdollistavat ketjun käytön ahtaissa paikoissa, niin että ketju muotoutuu hyvin mm. ketjupyörien R:n kanssa, jolloin ylimääräisiä kulmia ei jää näkyviin mihin ketjujen sivulevyjen kulmat yleensä saattaisivat hankautua ja ottaa kiinni.
Kysy lisää!
Jussi Mattelmäki 0500 724 311
Tuomas Pulkkinen 0440 724 311
Esa Norkko 0443 724 311

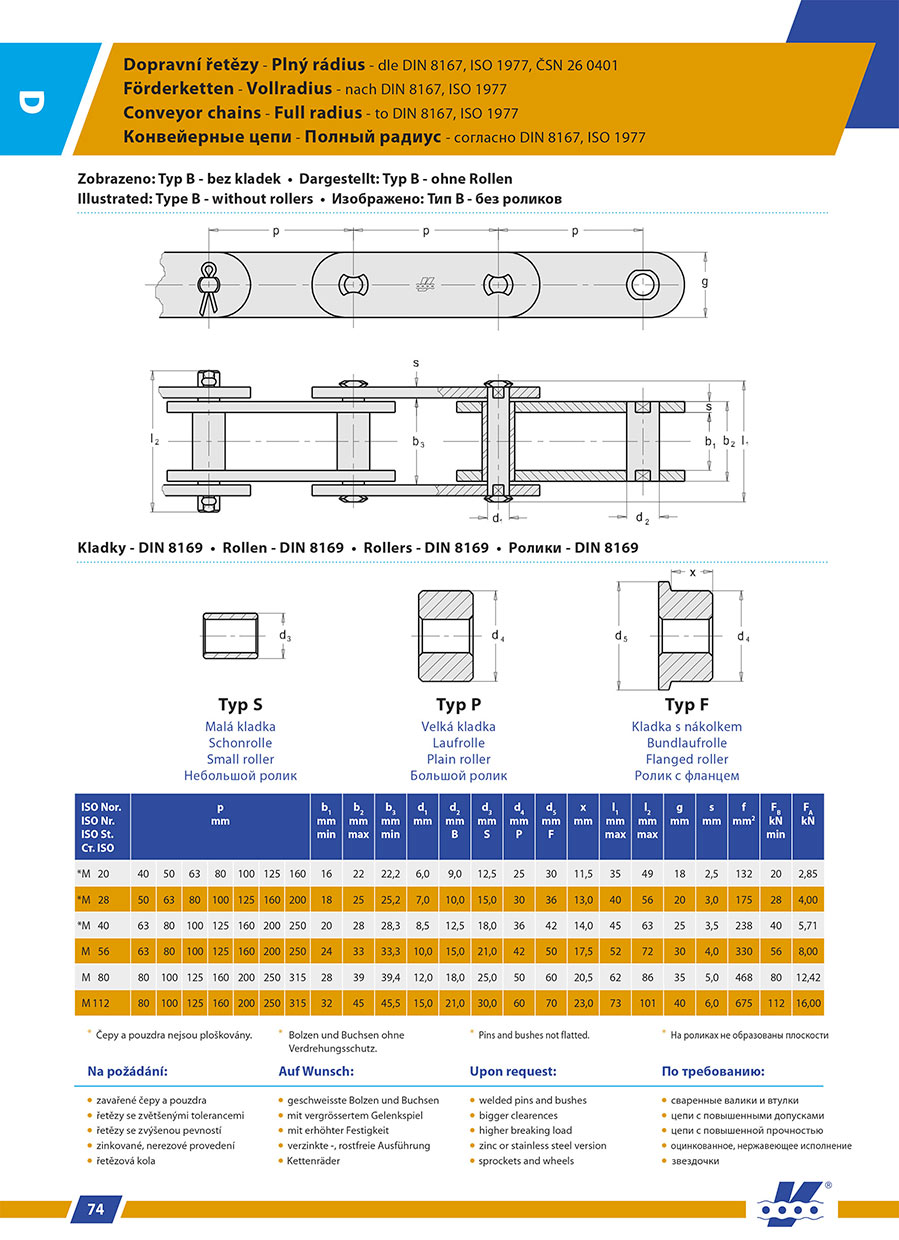

Lataa tästä PDF: Euroket Oy – kuljetinketju täysilläasteilla DIN8167 ISO1977


Kuljetinketjut täydellä säteellä – DIN 8167 / ISO 1977.
| Ketjutyyppi | Saatavilla olevat jaot p (mm) | b₁ min (mm) | b₂ max (mm) | b₃ min (mm) | d₁ (mm) | d₂ B (mm) | d₃ S (mm) | d₄ P (mm) | d₅ F (mm) | x (mm) | l₁ max (mm) | l₂ max (mm) | g (mm) | s (mm) | f (mm²) | Fᵦ min (kN) | Fₐ (kN) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| *M20 | 40 50 63 80 100 125 160 | 16 | 22 | 22,2 | 6,0 | 9,0 | 12,5 | 25 | 30 | 11,5 | 35 | 49 | 18 | 2,5 | 132 | 20 | 2,85 |
| *M28 | 50 63 80 100 125 160 200 | 18 | 25 | 25,2 | 7,0 | 10,0 | 15,0 | 30 | 36 | 13,0 | 40 | 56 | 20 | 3,0 | 175 | 28 | 4,00 |
| *M40 | 63 80 100 125 160 200 250 | 20 | 28 | 28,3 | 8,5 | 12,5 | 18,0 | 36 | 42 | 14,0 | 45 | 63 | 25 | 3,5 | 238 | 40 | 5,71 |
| M56 | 63 80 100 125 160 200 250 | 24 | 33 | 33,3 | 10,0 | 15,0 | 21,0 | 42 | 50 | 17,5 | 52 | 72 | 30 | 4,0 | 330 | 56 | 8,00 |
| M80 | 80 100 125 160 200 250 315 | 28 | 39 | 39,4 | 12,0 | 18,0 | 25,0 | 50 | 60 | 20,5 | 62 | 86 | 35 | 5,0 | 468 | 80 | 12,42 |
| M112 | 80 100 125 160 200 250 315 | 32 | 45 | 45,5 | 15,0 | 21,0 | 30,0 | 60 | 70 | 23,0 | 73 | 101 | 40 | 6,0 | 675 | 112 | 16,00 |
Mitat millimetreinä, ellei sarakkeessa toisin mainita.
Valmistajan huomautus: Tähdellä (*) merkittyjen M20-, M28- ja M40-ketjujen tappeja ja holkkeja ei ole varustettu kiertymisen estävillä tasopinnoilla (”Pins and bushes not flatted”).
Valmistajan ilmoittamat tilausvaihtoehdot:
- hitsatut tapit ja holkit
- suuremmat nivelvälykset
- suurempi murtolujuus
- sinkitty tai ruostumattomasta teräksestä valmistettu versio
- ketjupyörät
